Moduł bezpieczeństwa UCM DYNATECH SD-BOX
- Dostępne na zamówienie
Numer katalogowy: 002296
Producent: DYNATECH

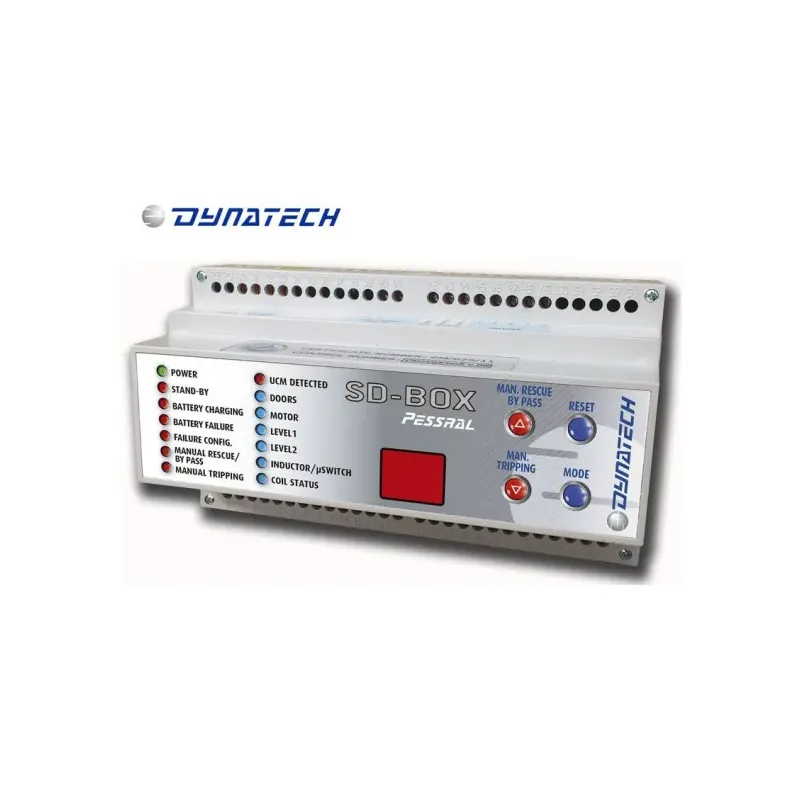

SD-BOX to elektroniczne urządzenie sterujące UCM firmy PESSRAL, certyfikowane zgodnie z normą SIL 2 przez TÜV Rheinland i zaprojektowane zgodnie z normami bezpieczeństwa UNE EN 81-20/81-50. System ten służy do wykrywania wszelkiego rodzaju niekontrolowanego ruchu kabiny (UCM) z otwartymi drzwiami. W przypadku wystąpienia niekontrolowanego ruchu, linka bezpieczeństwa otwiera się, a ogranicznik prędkości zostaje zablokowany.
System musi być używany razem z ogranicznikiem prędkości wyposażonym w cewkę blokującą obrót ogranicznika.
Zasilanie:
- Zasilanie 24 V DC.
- Zasilanie akumulatorowe: 12 V DC, 1,5 Ah.
Wymagane sygnały wejściowe z instalacji:
- Nadmiarowy sygnał drzwi (DOORS): od 24 do 230 V DC/AC.
- Sygnał napędu (MOTOR): od 24 do 230 V DC/AC.
- Podwójne sygnały poziomu (LEVEL1/LEVEL2): 24 V DC.
Opcjonalne sygnały wejściowe pochodzące z instalacji:
- Zewnętrzny ręczny sygnał ratunkowy: 24 V DC.
- Zewnętrzny sygnał resetu: 24 V DC.
Wyjścia:
- Styk linii bezpieczeństwa z autotestem.
- Informacja o awarii systemu.
Podłączenie elementów regulatora:
- Cewka odblokowująca regulator: 24 V DC.
- Czujnik indukcyjny lub mikroprzełącznik: do sprawdzenia prawidłowego działania cewki.
TRI/DAS.IV-A/001315/20
